Vous souhaitez réaliser une façade calepinée originale et sculpturale dans le sens propre du terme et sortir ainsi des carcans d'une trame rectangulaire ? C'est possible grâce à la puissance du BIM de Revit Architecture et de ses outils de modélisation.
Regardez cette vidéo en détails afin d'en savoir un peu plus sur les techniques à utiliser, notamment tout ce qui concerne les composants adaptatifs.
Vous êtes à la recherche d’objets de bibliothèque BIM pour Revit Architecture au format RFA ? Si possible de grands Industriels fabricants de produits de la construction du type sanitaires, mobilier, plafonds, accessoires, luminaires, cuisines, revêtements décoratifs, etc. ?
La Société Polantis, société créée par des Architectes pour des Architectes vous propose de télécharger leurs objets gratuitement dans différents formats (12) sur son portail Web dont :
De grands Fabricants tels qu’Ikea, La Toulousaine, Roca, etc. y figurent.
Découvrir le portail POLANTIS ici.
Velux® Angleterre s’implique dans la production d’objets de bibliothèque pour Revit Architecture au format RFA et permet donc aux Architectes d’enrichir leurs projets.
Attention : il s’agit de fichiers DWG importés dans des familles basées sur le toit. Une première étape !
Lien de téléchargement : http://www.velux.co.uk/Professionals/Architects/tools/3Dproduct.aspx
La filiale Velux® Italie quant à elle, propose aussi des familles Revit® Architecture plus avancées et paramétriques :
Vous pouvez les télécharger ici : http://libreria.velux.it/categories/Blocchi/Famiglie+REVIT/
A propos de Velux : www.velux.fr
Voici quelques méthodes intéressantes introduites dans la version 2012 de Revit. Elles vont vous permettre de gagner du temps et donc d’être encore plus efficace sur vos projets…
1. Raccourcis clic-droit dans le navigateur de projet
Il en existait déjà quelques-uns comme la duplication de vues, l’application des gabarits de vues ou encore la création de “ Feuilles de présentation “.
Il est désormais possible de faire des clics droits sur les légendes ainsi que sur les Nomenclatures/Quantités afin d’en créer à la volée sans passer par le ruban.
2. Sélections semi-transparentes
Par défaut, l’option d’aspect semi-transparent est activée pour un objet sélectionné [vous pouvez la désactiver ou changer la couleur dans Options > Graphismes]. Cette approche dynamique permet de sélectionner un objet rapidement et de le rendre transparent. C’est aussi une méthode efficace permettant de voir ce qui se passe à l’intérieur d’un projet, derrière un mur extérieur ou un toit sans avoir à le “masquer“ ou changer un quelconque réglage.
Changement de l’option dans les réglages de Revit :
3. Support souris 3D Connexion

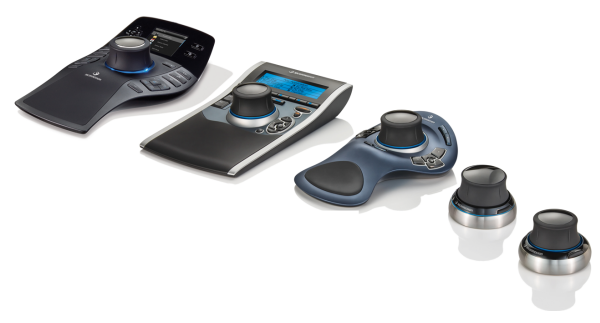

Si vous possédez déjà une souris 3D connexion, vous pouvez dorénavant l’utiliser pour naviguer facilement dans les vues 3D de Revit 2012 et manipuler le modèle en temps réel.
En savoir plus sur les souris 3D Connexion
4. Sauvegarder toutes les familles / Exporter les types des familles
Il est dorénavant très aisé de sauvegarder toutes la familles utilisées dans un projet Revit depuis le menu Enregistrer sous > Bibliothèques > Familles <Toutes les Familles>.
Vous pouvez d’ailleurs vous inspirer du point numéro un en faisant un clic-droit dans le navigateur de projet sur “ Familles ” et vous accéderez directement à la fonctionnalité ci-dessus.
Au sujet des familles, il est par ailleurs très aisé depuis la version 2012 de créer des catalogues de “types“. Vous pouvez exporter ces derniers, puis les réimporter dans vos types de familles Revit. Cela permet d’optimiser et de rendre plus facile le redéploiement d’un catalogue de types initial.
Charger et sauvegarder les familles d’un projet
5. Editer des requêtes d’accès à des sous-projets
Il est possible d’éditer des requêtes directement depuis Revit depuis la barre de statut (en bas à droite). Cela vous permet de voir rapidement qui demande l’accès à un élément ou sous-projet particulier. Vous voyez donc toutes les requêtes en attente et pouvez ensuite donner votre accord depuis le dialogue.
Comme annoncé dans l’une de nos communications précédentes, Autodesk met à disposition du contenu additionnel pour Autodesk® Revit® Architecture 2012 en français répondant aux besoins et standards locaux.
Ce contenu additionnel, disponible sur le site Souscription www.autodesk.fr/subscription, inclut plus de 170 objets (familles au format RFA) pour les utilisateurs français tels que des portes, fenêtres, électro-ménager, réservoirs, poubelles, entourage pour la décoration, lavabos, luminaires, arbres 3D, mobiliers, panneaux solaires, chaudières, radiateurs, etc...
Ces objets vous permettront de gagner du temps en production et d'enrichir vos projets en respectant les standards locaux.
elevatorarchitect de DigiPara GmbH
Un partenaire Allemand d’Autodesk - DigiPara GmbH - lance un plug-in permettant de créer très rapidement et facilement ses ascenseurs de marque et de spécifications Kone, Otis et Schindler directement dans Revit Architecture au travers d’un assistant de création très simple. Cette version gratuite est aussi traduite en français.
Vous pouvez la télécharger ici et voir des démonstrations en ligne.
Site de l’Editeur : http://www.digipara.com/
L’éditeur de famille de Revit MEP vous permet aisément de créer autour de n’importe quel équipement une zone d’exclusion devant obligatoirement rester libre d’accès, pour des raisons de mise en œuvre ou d’intervention de maintenance.
Prenons l’exemple d’un climatiseur monobloc :
Pour pouvoir intervenir autour de cet équipement, il est nécessaire d’aménager un volume qui devra rester complètement libre.
Pour le matérialiser, on peut créer une extrusion contrainte sur des plans de références :
Pour gérer l’affichage de cette zone, on peut ajouter un paramètre d’affichage oui/non :
et attribuer à l’extrusion un matériau avec de la transparence :
Enfin, il ne reste plus qu’à créer une sous catégorie d’identification :
et à l’attribuer au volume créé :
une fois chargé dans le projet, le climatiseur apparait comme suit :
En utilisant cette famille avec un outil de détection de collision (celui de Revit ou d’Autodesk Navisworks Manage, par exemple) vous serez en mesure de savoir si la zone d’exclusion souhaitée est bien respectée!
A la recherche d’un objet de bibliothèque au format BIM de Revit ou autre (2D ou 3D) ?
Besoin d’une fiche technique produit de constructeur ou de dessins de détails techniques ?
La plateforme Seek d’Autodesk met à votre disposition plus de 37 000 références de produits du bâtiment et plus de 1000 références de marques du bâtiment au format BIM de Revit et autre (DWG, DWF, PDF, DXF, SKP, DGN, etc.) en téléchargement libre.
Déjà plus de 2 millions de visites, et plus de 80% d’objets en 3D téléchargés par des utilisateurs du monde entier.
Allez vite découvrir ce site en cliquant ici.
